- DR-6型復合纖維紡絲機
- 2019-05-30 10:43:23 閱讀次數：
-
1.產品用途：
本套試驗機適用于熔紡聚合物切片長絲紡絲生產和實驗，選用不同噴絲組件，可試紡各種截面形式的雙組分復合長絲。也可生產單組分UDY或FDY長絲。
2.主要規格
2.1設計生產能力
UDY長絲產能按紡絲速度按1200m/min,牽伸倍數按3.6計算。
A組分單板纖度165—550dtex
B 組分單板纖度83—220dtex
A組份產量：（按小時計算）
最大產量：550×6×3.6×1200×60/10000/1000=85.5kg/h
最小產量：165×6×3.6×1200×60/10000/1000=25.6kg/h
B組份產量（按小時計算）
最大產量：220×6×3.6×1200×60/10000/1000=34.2kg/h
最小產量：83×6×3.6×1200×60/10000/1000=12.9kg/h
2.2紡絲位數：1個位。
2.3紡絲頭數：6個頭。
2.4全機噴絲板數：6
2.5卷繞頭
UDY卷繞頭1臺，6個頭，自動換筒；機械速度1500m/min,工藝速度500-1200m/min。
FDY卷繞頭1臺，6個頭，自動換筒 ；機械速度5500m/min,工藝速度2400-4800m/min。
2.6紡絲纖度
A組份單板纖度：165-550dtex(產品)
B組份單板纖度：83-220dtex(產品)
2.7計量泵
規格：6×4cc/rev；轉速：10-40rev。
規格：6×2.4cc/rev；轉速10-40rev。
2.8加熱方式
2.8.1螺桿擠壓機：電加熱圈。
2.8.2紡絲箱、熔體管夾套、測量頭均采用導熱油循環加熱。
2.9允許工作溫度：350℃。
2.10熔體管道最高工作壓力：35MPa。
2.11裝機總功率：約160KW。
3.選用件及用戶自備件
3.1選用件
紡絲組件，用戶根據產品要求自行解決和選用。
3.2用戶自理件
3.2.1干切片料車
3.2.2 切片干燥設備
3.2.3輔助加料系統
3.2.4噴絲板，規格φ115
3.2.5可移動伸頭平臺
3.2.6廢絲箱
3.2.7輔助設備及公用工程系統，包括：工藝用空調機組、螺桿冷卻水循環系統、油劑調配系統、組件清洗設備等。
4.機器結構
本機主要由干切片料車、螺桿擠壓機A/B、熔體分配管A/B、計量泵傳動A/B、復合紡絲箱、紡絲組件、冷卻吹風裝置、上油裝置、熱輥、導絲盤、UDY卷繞頭、 FDY卷繞頭、組合式卷繞機架、卷繞氣控裝置、油零潤滑裝置、導熱油爐、紡絲卷繞電氣控制系統等組成。
4.1干切片料車
用戶自備
4.2螺桿擠壓機

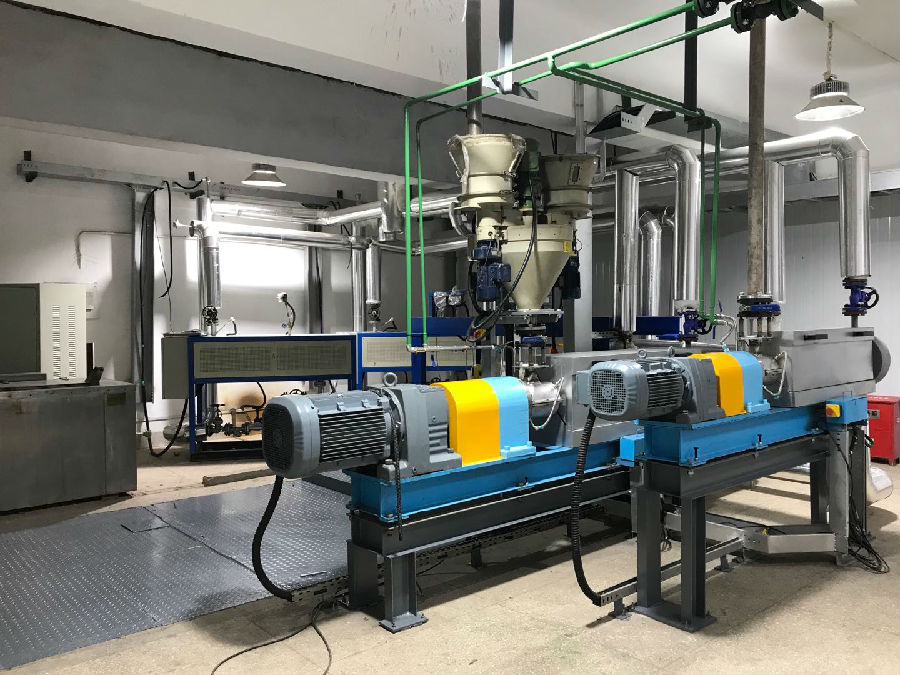

4.2.1螺桿擠壓機A
規格：直徑φ65，L/D=25,臥式，五區加熱，機頭帶3D銷釘混煉頭，螺桿轉速20-90r/min，擠出量65-80kg/h。（詳見《螺桿擠壓機說明書》）
4.2.2螺桿擠壓機B
規格：直徑φ45，L/D=25,臥式，五區加熱，機頭帶3D銷釘混煉頭，螺桿轉速20-90r/min，擠出量30-38kg/h。（詳見《螺桿擠壓機說明書》）
4.3測量頭
測量頭的進口與螺桿擠壓要的套筒出口相連，出口與熔體總管道相連，測量頭設有鉑熱電阻及壓力傳感器，測量頭壓力控制螺桿轉速。測量頭采用導熱油循環加熱保溫。
4.4熔體管道
熔體管道總管采用夾套式，外管通循環導熱油對內管中的熔體進行加熱保溫。熔體支管置于紡絲箱體內部，通過循環導熱油進行加熱保溫。
4.5紡絲箱
紡絲箱體由鍋爐鋼板焊接而成，箱體內部熔體分配通道采用泵橋結構，紡絲箱加熱方式采用導熱油爐外循環，在紡絲箱體上設有安裝計量泵和紡絲組件用的空腔，計量泵裝在紡絲箱的上方，紡絲組件采用上裝側緊式。紡絲組件、計量泵上均有保溫材料。箱體外圍覆有保溫層，全機兩個組份的紡絲箱水平并列排布，紡絲箱設有6個組件孔。紡絲箱每個組分均設有壓力傳感器、溫度傳感器、加油（換油）排氣口。壓力傳感器數值在紡絲箱上方的數量屏上直接顯示，溫度傳感器數值在觸摸屏上顯示。
4.6計量泵
本機選用行星式高精度紡絲計量泵,A組分泵供量6×4.0cc/r，B組分泵供量6×2.4cc/r。計量泵傳動形式為立式單機傳動，傳動電機為同步電機，功率0.75KW。品牌SEW。計量泵傳動軸采用立式提拉結構，設有安全銷及萬向節。
4.7環吹風裝置
紡絲頭數6頭，環吹筒內徑φ115，有效吹風高度165mm。升降行程500mm。
4.8側吹風裝置
吹風高度900mm，含整流裝置、過濾裝置等，絲室內設油嘴上油裝置。
4.9緩冷器
主要材質鋁合金，帶加熱和溫度控制，每層緩冷器厚度50mm，共兩層。緩冷器功率：2×3KW
4.10紡絲甬道
梯形鈑金件，后側開泄壓孔。
4.11導熱油循環系統
導熱油循環泵采用RY32-32-160型，導熱油爐總功率20KW。導熱油膨脹罐容積0.3m3。(詳見《導熱油爐說明書》)
4.12上油裝置
側吹風絲室設油嘴上油裝置，油劑泵由180W同步電機驅動，變頻控制，油劑泵的規格為6×0.12cc/rev。同步電機品牌：SEW;油劑泵品牌：天津兆川。
4.13卷繞機架
卷繞機架按緊湊型設計，最高3800mm，機架采用型鋼，表面磷化處理，面板采用304不銹鋼。機架上設：油輥上油、預網絡、導絲盤、熱輥、網絡器、導絲器等組合件，以滿足UDY、FDY生產要求。
4.14卷繞頭
詳見《卷繞頭說明書》。
4.15控制柜
采用性能可靠的國內外優質變頻及元器件，確保使用可靠、穩定。
5.機器安裝與調試
5.1按照地腳設計示意圖做好安裝基礎，確保地平面相對水平，確保樓層地腳支承面強度。
5.2按設計流程圖分別將設備運送至指定位置，各設備的安裝參照設備說明書。
5.3校正紡絲箱安裝支座水平度。
5.4螺桿擠壓機、紡絲箱、導熱油爐就位。
5.5調整紡絲箱支承螺栓，校正紡絲箱水平度。緊固紡絲箱安裝螺栓。
5.6安裝紡絲計量泵傳動支架。初步定位，確保紡絲箱、螺桿擠壓機和計量泵傳動支架位置關系正確。
5.7配焊熔體管道夾套及熱媒循環管道，保證質量，并做壓力試驗。耐壓0.5-0.6MPa。
5.8安裝絲束冷卻裝置（側吹裝置/環吹裝置），安裝上油嘴、導絲鉤。調整上油嘴與導絲鉤的位置。
5.9安裝卷繞機架，校正卷繞機架底座的水平度及面板的垂直度。
5.10安裝熱輥、熱輥罩、導絲盤、導絲組件，調整導絲組件，校正垂直度和水平度。
5.11安裝氣控管路、油霧管路及控制柜。
5.12安裝全機其他直轄部分。
5.13 升溫后，熱系統各法蘭及相關聯接件熱緊固
6.機器的操作運轉。
6.1運轉前的準備。
6.1.1檢查所有電氣線路是否正確。
6.1.2檢查水管、氣管、導熱油管是否接通，閥門是否在正確啟閉狀態，水壓氣壓是否符合要求，各連接處不得漏水、漏氣。
6.1.3檢查所有的螺栓是否已緊固或鎖緊。
6.1.4檢查減速箱內是否已注油，各潤滑點是否正常。
6.2空車運轉。
6.2.1計量泵傳動試運轉。
計量泵軸暫不安裝，將行星減速器空載運轉1h，并將減速器輸出軸的轉速在8-50r/min的范圍內進行調節運轉、確認旋轉方向是否正確，并按工藝要求設定轉速。
6.2.2螺桿擠壓機試運轉。
確認各區加熱器溫控是否正常，空運轉，確認電機旋轉方向是否正確。
6.2.3導熱油爐試運行。
確認導熱油爐溫控系統是否正常，循環泵工作是否正常。詳見《導熱油爐說明書》。
6.2.4吸絲、切絲器試動作。
通入0.6MPa壓縮空氣，檢查吸絲器和切絲器動作是否正常。
6.2.5斷絲檢測器試動作。
斷絲檢測器輸出信號，吸絲器、切絲器能正常動作。
6.2.6卷繞控制氣路試運轉。
檢查UDY和FDY兩個卷繞頭能否正常動作，詳見《卷繞頭說明書》。
6.2.7紡絲箱升溫
開車前根據工藝要求對紡絲箱進行24小時升溫作業，有關升溫步驟詳見《導熱油爐說明書》。
6.2.8螺桿擠壓機試動轉
詳見《螺桿擠壓機說明書》。
6.2.9絲速冷卻裝置
對絲束冷卻裝置進行風速、風壓檢測。調整到符合紡絲工藝的相關要求。
6.2.10凡切片通過的容器、管道應確保內部清潔無雜物。
6.2.11在安裝計量泵前，先裝上放流堵板（假泵）進行放流排料，確保熔體管道清潔無雜物。
6.3實物運轉
6.3.1膨脹罐液位根據工藝要求加以控制，溢流口通過軟管連接盛油筒。
6.3.2紡絲箱溫度按工藝要求進行設定。
6.3.3螺桿擠壓機升溫、試運行，詳見《螺桿擠出機使用說明書》。
6.3.4設定測量頭處熔體壓力傳感器的壓力極限值和工作壓力。
6.3.5將預熱過的計量泵裝入紡絲箱內插上泵軸，在開啟傳動電動機前必須先用手逐個盤動傳動軸套，如有卡阻現象必須查找原因或更換計量泵。
6.3.6螺桿擠壓機進料口輸入氮?dú)獗Ｗo(hù)（視工藝要求），進料口處用循環水進行冷卻，起動螺桿擠壓機開始投料。
6.3.7熔體在螺桿擠壓機的輸送下，進入紡絲箱計量泵，當泵橋出口流出的熔體無雜色，氣泡時，關掉計量泵，安裝經預熱過的紡絲組件，再次開啟計量泵。
6.3.8起動絲束冷卻系統。
6.3.9起動循環油劑泵對絲束上油。
6.3.10由噴絲組件噴出的絲條，經冷卻、上油至卷繞設備。
7.機器的維護和保養。
7.1計量泵傳動減速器、油劑泵減速器，第一次開車500小時后換油，以后每運轉6個月時間更換一次油?；虬碨EW減速器供應商要求。
7.2側吹風過濾裝置根據工藝人員的檢測數據進行定清洗或更換。
7.3油劑過濾器6個月清洗一次或用戶視使用情況決定。
8隨機供應的圖樣及操作說明。
8.1總裝圖、主要部件圖、接管位置圖。
8.2主要設備的說明書。
8.3電氣原理圖。
8.4電器、儀表設備說明書。
8.5機器出廠合格證或質量證明文件。
8.6常用易損件清單。
-
